圆度仪Y200型

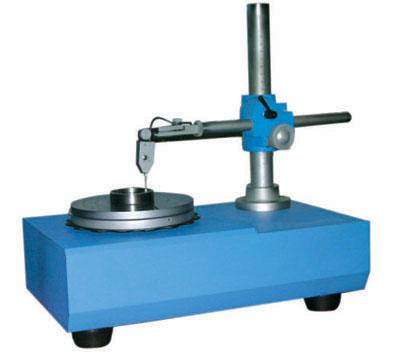

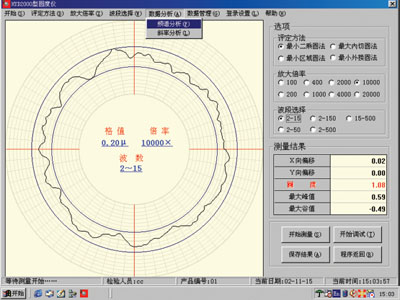

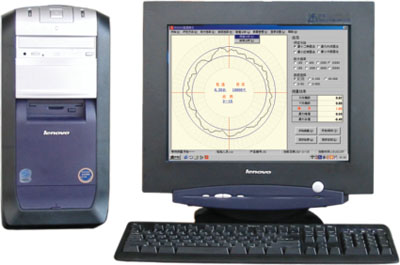

轴承零件的圆度和波纹度数值直接影响着成品轴承的装配精度、旋转精度、使用寿命、振动、噪声等性能指标，YB2000型圆度波纹度测量仪是采用计算机测量系统的转台式圆度仪，主要用于测量轴承套圈、滚子、滚针等工件的圆度和波纹度，该仪器全面运用计算机数字化测量技术，由计算机自动完成数据采集、数字滤波、圆度波纹度评定、数据分析，图形和数据结果直接显示在屏幕上，可通过通用打印机打印输出，亦可保存在数据库中存储在磁盘上。

仪器特点

• 测量精度高，操作简便
• 结构紧凑，易于维护
• 计算机数字化测量处理
• 采用新的圆度波纹度评定标准
• 多种圆度评定方法
• 多波段数字滤波

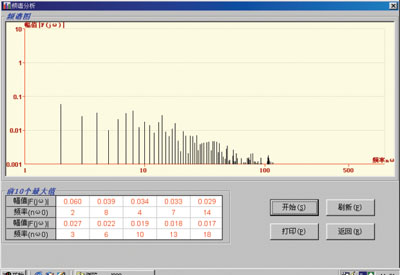

• 频谱分析、谐波分析
• 通用打印机图形输出
• 测量结果数据库归档存储

技术参数

• 主轴径向误差：≤）0.1＋0.0005H（mm））µm
• 主轴转速：5r/min
• 转台最大载荷：10kg
• 测量范围：外径≤180mm  内径3-180mm  高度≤250mm
• 滤波档：2-15、2-50、2-150、2-500、15-150、15-250
• 放大倍数：400、1000、2000、4000、10000、20000、40000、80000、100000
• 评定方法：最小二乘圆、最小区域圆、最大内切圆、最小外接圆

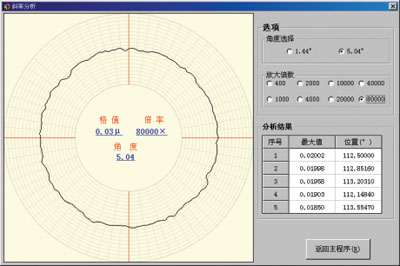

• 其他功能：谐波分析、斜率分析、数据库存档
• 量程：　±25µm， ±50µm，±100µm
• 分辨率：0.01µm
