DC40光栅尺

简单描述

主要用于大型、特大型机械加工设备或制造装备的检测系统中作为测量基准单元

相关参数

详细介绍

　　　　　　　　　　　　　　　　　　　　DC40系列光栅尺

超长型钢带光栅尺

主要用途：主要用于大型、特大型机械加工设备或制造装备的检测系统中作为测量基准单元

主要特色：该钢带光栅尺属国内首创产品，相对测量范围大，在机械结构设计方面具有很好的刚度，不易变形，耐冲击、抗震动。

量程：6000mm——12000mm（光栅栅距：20μm）

分辨率：5μm

输出信号： TTL方波（DC5V）

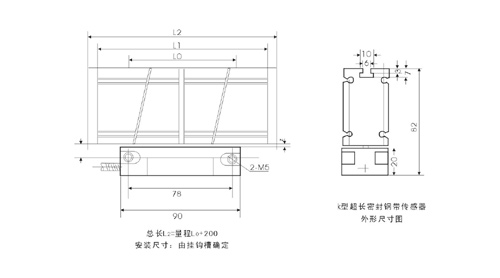

传感器体积：42mm×51mm×L

型号	分辨率	有效行程	工作速度	重复精度	准确度（µm）
					6000-8500mm	8500-12000mm
DC40	5µm	6000-11000mm	＞60m/min	5µm	±40µm	±50µm

11米以上为对接光栅尺和进口钢带光栅尺（20米以内）
