DC20光栅尺

简单描述

该产品采用双层防护胶条密封，保证最佳的密封性能。读数头滚动系统采用45度式五轴承滚动系统，保证光学感应系统能长期稳定的在光栅尺上顺畅滑行和高等级的测量精度。

相关参数

详细介绍

　　　　　　　　　　　　　　　　　　DC20光栅尺

　　　该产品采用双层防护胶条密封，保证最佳的密封性能。读数头滚动系统采用45⁰式五轴承滚动系统，保证光学感应系统能长期稳定的在光栅尺上顺畅滑行和高等级的测量精度。

量程：1100mm——3000mm（光栅栅距：20μm）

[我公司所生产光栅尺最长为20米]

分辨率：5μm

输出信号： TTL方波（DC5V）

传感器体积：29mm×45mm×L

型号	分辨率	有效行程	工作速度	重复精度	准确度（µm）
					1100-2000mm	2100-3000mm
DC20-5	5µm	1100-3000mm	＞60m/min	5µm	±15µm	±20µm

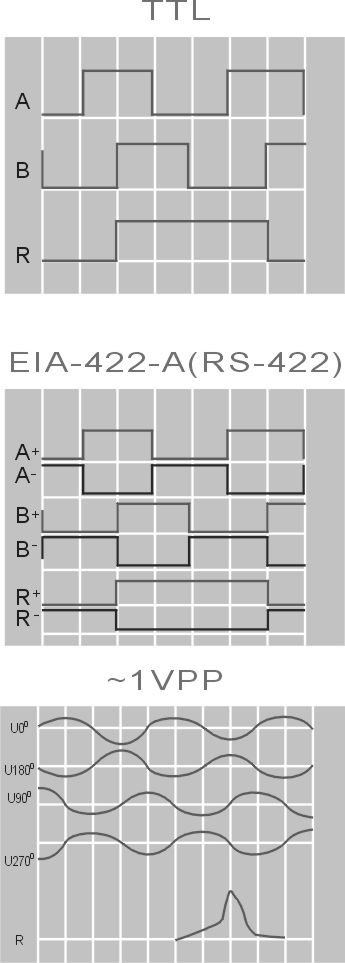

光栅尺输出信号：
