DC10光栅尺

简单描述

该产品采用双层防护胶条密封，保证最佳的密封性能。读数头滚动系统采用垂直式五轴承滚动系统，保证光学感应系统能长期稳定的在光栅尺上顺畅滑行和高等级的测量精度。

相关参数

详细介绍

　　　　　　　　　　　DC10光栅尺

　　产品描述：

DC10系列光栅尺（标准型）

量程：50mm——1000mm（光栅栅距：20μm）

[我公司所生产光栅尺最长为20米]

分辨率：1μm、5μm

输出信号：（1）TTL方波（DC5V、12V、15V、24V）

（2）RS422差动信号

（3）正弦电压信号～1VPP

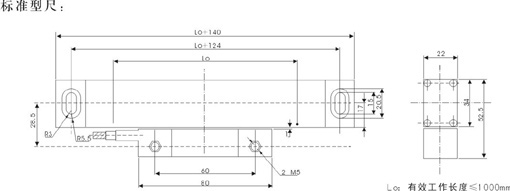

传感器体积：22mm×34mm×L

型号	分辨率	有效行程	工作速度	重复精度	准确度（µm）
型号	分辨率	有效行程	工作速度	重复精度	50-500mm	550-1000mm
DC10-1	1µm	50—1000mm	＞20m/min	1µm	±3µm	±6µm
DC10-5	5µm	50—1000mm	＞60m/min	5µm	±6µm	±10µm
