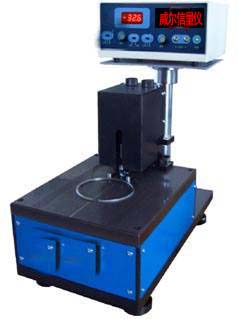

活塞环矩形环高测量仪

    活塞环矩形环高测量仪用于测量矩形活塞环的环高，采用V形定位装置、高精密工作台和高精密浮动测量机构，保证测量的一致性，采用块规定标以保证测量的准确性。采用数显电感电箱显示被测工件与标准件之间的真实误差值。操作简单、方便，测量效率高。适用于在线测量和计量部门。
①适用测量范围
活塞环直径：Φ30mm-Φ150mm
活塞环环高：0.5mm-6.5mm
②技术指标
分辨率：0.1um
示值范围：-199.9 um—+199.9 um；      -1999 um—+1999 um
重复精度：0.8um/10次
调零范围：大于±30um
③工作条件
电源要求：AC220V
工作温度：-10℃-50℃
④仪器配置：
示值仪器：SMX-D1数显电感电箱
传感器：电感式位移传感器
校准标准件：块规
工作台：带筋面高精度工作台
测头材料：硬质合金
测点半径：R1.5mm

活塞环梯形环高测量仪

    活塞环梯形环高测量仪用于测量梯形活塞环的环高，采用高精密合金柱定位装置和标准水平前后移动找最高点确定测量位置，用块规做标准件，定出测量基准尺寸，采用数显电感电箱显示被测工件与标准件之间的真实误差值。操作简单、方便，测量效率高。适用于在线测量和计量部门。
①适用测量范围
活塞环直径：Φ30mm-Φ280mm
活塞环环高：1mm-6.5mm
⑤ 技术指标
分辨率：0.1um
示值范围：-199.9 um—+199.9 um；     -1999 um—+1999 um
重复精度：0.8um/10次
调零范围：大于±30um
⑥ 工作条件
电源要求：AC220V
工作温度：-10℃-50℃
⑦ 仪器配置：
示值仪器：SMX-D1数显电感电箱
传感器：电感式位移传感器
校准标准件：块规
工作台：带筋面高精度工作台
测头材料：硬质合金
测点半径：R1.5mm
